شرح دائرة التحكم - Star/Delta





هذه الطريقه مناسبه للمحركات ذات الست أطراف والتى توصل ملفاتها على شكل دلتا ( ∆ ) أثناء التشغيل العادى حيث توصل ملفات العضو الثابت عند البدء على شكل ستار Y)) ونتيجه لذلك يقل جهد الوجه إلى √3/1) ) من جهد المصدر وينخفض تيار الخط إلى 3/1)) قيمة التيار المار فى حالة التوصيل على شكل دلتا وبالتالي فإن العزم ينخفض إلى 3/1)) قيمته المقننة ويتم توصيل الأطراف على شكل ستار حتى تصل سرعة العضو الدوار إلى 75% أو 80% من السرعة المقننة حينئذ يتم أتوماتيكيًا تغيير التوصيل إلي دلتا ...  وتستخدم هذه الطريقه مع المحركات ذات القدرات المتوسطه .  ويمكن اثبات ما سبق كما يلى :

  أولا : فى حالة التوصيل على شكل ستار ( Y
  يكون :

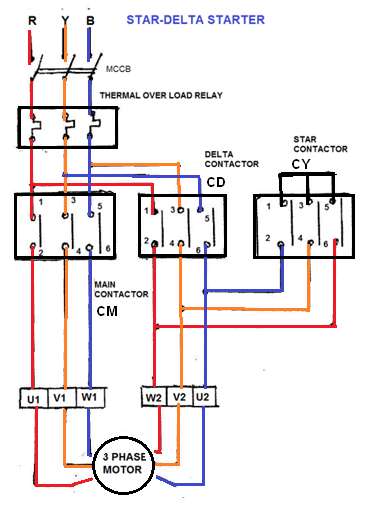

وتكون دائرة القوى والتحكم المكونه لهذا البادئ كالتالى :
 ملحوظه : يوجد العديد من دوائر التحكم التى يمكن تنفيذها للتحكم فى تشغيل هذا الـ Starter وسنعرض فيما يلى بعضها

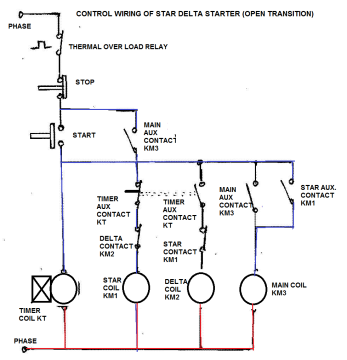

 شرح دائرة التحكم  Control Circuit :
يوجد فى دائرة تحكم ستار - دلتا :

  •   ثلاث ملفات للكونتاكتورات CM و CY وCD علاوة على التايمرT .
  • عند الضغط على مفتاح التشغيل Start يمر التيار أولا إلى ملف CM - الكونتاكتور الرئيسي - فيعمل وله نقطة تلامس مساعده ( CM-NO) تسمى Latch فتتحول من مفتوحه إلى مغلقه فتمرر التيار إلى ملف CY - كونتاكتور (Star) - فيعمل وينفتح تلامسه المساعد CY-NC .
  • أى أنه سيعمل عند بداية التشغيل الكونتاكتوران CM و CY .
  • فى نفس الوقت يمر التيار إلى التايمر T ..
  • بعد زمن معين يعمل التايمر T فيفتح تلامسه المساعده T-NC المتصله على التوالى مع ملف الكونتاكتور CY فيقطع عنه التيار فيفصل فيعود تلامسه المساعد CY-NC إلى وضعه الطبيعى المغلق وفى نفس الوقت يغلق التايمر تلامسه المساعد T-NO المتصل على التوالى مع ملف الكوناكتور CD فيمر التيار فى ملف الكونتاكتور CD ويعمل
 دائرة تحكم أخرى :

 طريقة عملها :
  • عند الضغط على مفتاح التشغيل S1 يمر التيار أولا إلى ملف CY (ستار) فيعمل وله تلامسان (نقطتان) مساعدان CY1 مفتوح NO و CY2 مغلق NC .
  • ينفتح أولا CY2 ليفصل التيار عن ملف CD (دلتا) فلا يعمل .
  • يغلق CY1 فيصل التيار إلى ملف CM (الرئيسي) فيعمل .
  • أى أنك سترى عند بداية التشغيل عمل الكونتاكتوران CM و CY معا .
  • فى نفس الوقت يمر التيار كذلك إلى التايمر T .
  • بعد زمن معين يعمل التايمر T فيفتح تلامساته المساعده T1 المتصله على التوالى مع ملف CY فيقطع عنه التيار فيفصل فتعود تلامساته (نقاطه) المساعده إلى وضعها الطبيعى  .
  • يصل التيار إلى ملف CD خلال تلامسات CM1 (مازال يعمل) و CY2 (عاد إلى وضعه الطبيعى ) .
  • عند عمل CD يقطع تلامسه المساعد CD1 التيار عن التايمر T وعن ملف CY
  • وهكذا يظل يعمل كل من CM و CD معا إلى أن يتم الضغط عن ضاغط الإيقاف S0 فيتم فصل التيار عن جميع الملفات .
 وهذه دائرة تحكم ثالثه
